Rola bezpieczników w instalacji elektrycznej samochodu
Bezpiecznik jest zabezpieczeniem nadprądowym: ma przerwać obwód wtedy, gdy prąd rośnie ponad wartość, na którą przewidziano instalację. W praktyce dzieje się to przy zwarciu w wiązce, uszkodzonym odbiorniku albo po błędzie podczas podłączania akcesoriów. Czasem wystarczy przygnieciony przewód w przelotce drzwi i temat wraca.
Skutek przepalenia bywa prosty, ale nie zawsze. Może zgasnąć jedno urządzenie, takie jak gniazdo 12 V, ale zdarzają się też zestawy funkcji „na jednym bezpieczniku”: radio z pamięcią, oświetlenie kabiny, sterowanie szybami. W nowoczesnych autach część obwodów jest logicznie rozdzielona, lecz wciąż spotyka się sytuacje, gdy awaria jednego zabezpieczenia odcina kilka modułów.
Istotna różnica polega na tym, czy bezpiecznik jest tylko objawem, czy rzeczywistą przyczyną usterki. Przepalenie najczęściej wskazuje problem gdzieś dalej: zwarcie, zbyt duże obciążenie albo przegrzewający się styk. Z drugiej strony zdarza się uszkodzenie samego bezpiecznika lub gniazda i wtedy awaria wygląda identycznie, choć instalacja „za nim” jest sprawna. Bez mierzenia łatwo się pomylić.
Lokalizacja skrzynek i identyfikacja obwodów

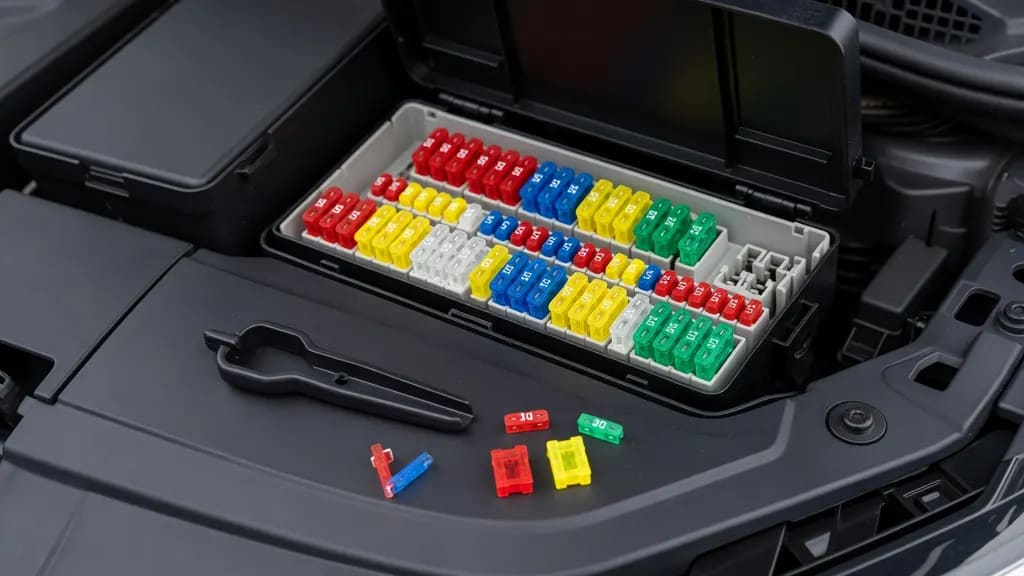

Skrzynki bezpieczników montuje się w kilku typowych miejscach. Jedna bywa w komorze silnika, druga w okolicy deski rozdzielczej po stronie kierowcy lub pasażera, czasem dochodzi trzecia w bagażniku przy akumulatorze albo przy modułach komfortu. Rozmieszczenie zależy od konstrukcji auta i tego, gdzie producent rozdzielił zasilanie.
Pokrywa skrzynki i tabela przypisań to nie ozdoba. Opis gniazd pozwala powiązać numer lub pozycję bezpiecznika z konkretnym obwodem, a schemat rozmieszczenia skraca czas szukania. W wielu modelach oznaczenia na pokrywie są skrótowe, ale nadal wystarczają do namierzenia zasilania świateł, wycieraczek czy gniazd zasilania.
Skróty typu ACC, IGN, ECU, ABS mówią sporo o logice zasilania. ACC dotyczy obwodów aktywnych po włączeniu akcesoriów, IGN odnosi się do zasilania po zapłonie, ECU sugeruje zasilanie sterownika, ABS dotyczy układu hamulcowego z własną elektroniką. W praktyce widać to w diagnostyce: brak napięcia na ACC często „wycina” radio i gniazdo, a problem przy IGN potrafi wywołać lawinę kontrolek.
Osobną kategorią są bezpieczniki główne i elementy wysokoprądowe, często opisywane jako maxifuse. Siedzą zwykle w komorze silnika lub przy akumulatorze, mają większy format i obsługują zasilanie rozrusznika, alternatora, wentylatorów, wspomagania elektrycznego lub skrzynek podrzędnych. Tu ryzyko jest inne: nadtopione połączenie lub poluzowany zacisk potrafi grzać się bez natychmiastowego przepalenia.
Rodzaje i oznaczenia bezpieczników stosowanych w autach
Najczęściej spotyka się bezpieczniki płytkowe: mini, standard i maxi, a także wersje niskoprofilowe. Różnią się gabarytem i sposobem osadzenia, ale zasada działania pozostaje ta sama. W starszych konstrukcjach występują też inne typy, jednak w codziennej diagnostyce dominują płytkowe.
Kolor bezpiecznika i nadrukowana wartość prądowa pozwalają szybko zorientować się, z czym ma się do czynienia. To ułatwia identyfikację, gdy w skrzynce brakuje opisu albo ktoś kiedyś pomieszał elementy. Sama barwa nie jest jednak jedynym wyznacznikiem, bo na rynku są zamienniki z różną jakością wykonania i różnymi odcieniami plastiku.
Krytyczne parametry są trzy: wartość w amperach, format oraz typ przeznaczony do danego gniazda. W większości aut charakterystyka czasowa nie jest oznaczana tak wyraźnie jak w elektronice użytkowej, ale w obwodach silnikowych i wysokoprądowych spotyka się rozwiązania, które reagują inaczej na krótkie skoki prądu. Zła część potrafi działać, lecz zachowywać się inaczej podczas rozruchu czy pracy wentylatora.
Sam bezpiecznik bywa nośnikiem informacji diagnostycznej. Przebarwione nóżki, ślady łuku elektrycznego na styku albo nadtopione gniazdo sugerują problem z połączeniem, nie tylko z obciążeniem. W warsztacie często widać skrzynki, w których bezpiecznik jest cały, a plastik wokół gniazda ma już brązowy odcień. To nie jest detal.
Metody weryfikacji sprawności bezpiecznika bez pomiarów elektrycznych
Najprostsza jest ocena wizualna mostka topikowego. W bezpiecznikach płytkowych widać metalową „zworkę” w okienku: przerwa, nadpalenie lub rozsypany metal wskazują przepalenie. Metoda jest szybka, ale ma ograniczenia, szczególnie przy mikropęknięciach lub gdy okienko jest przydymione.
Obudowa też potrafi powiedzieć więcej niż sam mostek. Przebarwienia, pęcherze na plastiku, zapach spalenizny przy wyjęciu z gniazda to sygnały przegrzewania. W praktyce często dotyczy to obwodów dmuchawy, podgrzewania szyb i gniazd zasilania, bo tam prąd jest wysoki i połączenia cierpią, gdy ktoś latami wkładał i wyjmował wtyczki.
Stan styków i gniazda bywa kluczowy. Luźno siedzący bezpiecznik, nadtopione „szyny” w skrzynce albo zielonkawy nalot po korozji powodują spadki napięcia i grzanie. Czasem awaria wygląda wtedy jak przypadkowa: raz działa, raz nie, szczególnie na wybojach. Takie rzeczy się zdarzają częściej, niż wynikałoby z teorii.
Bywa też odwrotnie: bezpiecznik wygląda dobrze, a nie przewodzi. Mikropęknięcie elementu topikowego, utlenienie na nóżkach albo słaby docisk w gnieździe potrafią przerwać obwód bez klasycznego „spalonego” obrazu. Gołym okiem tego nie widać.
Diagnostyka próbnikami i testerami w warunkach samochodowych
Kontrola obecności napięcia w gnieździe bezpiecznika

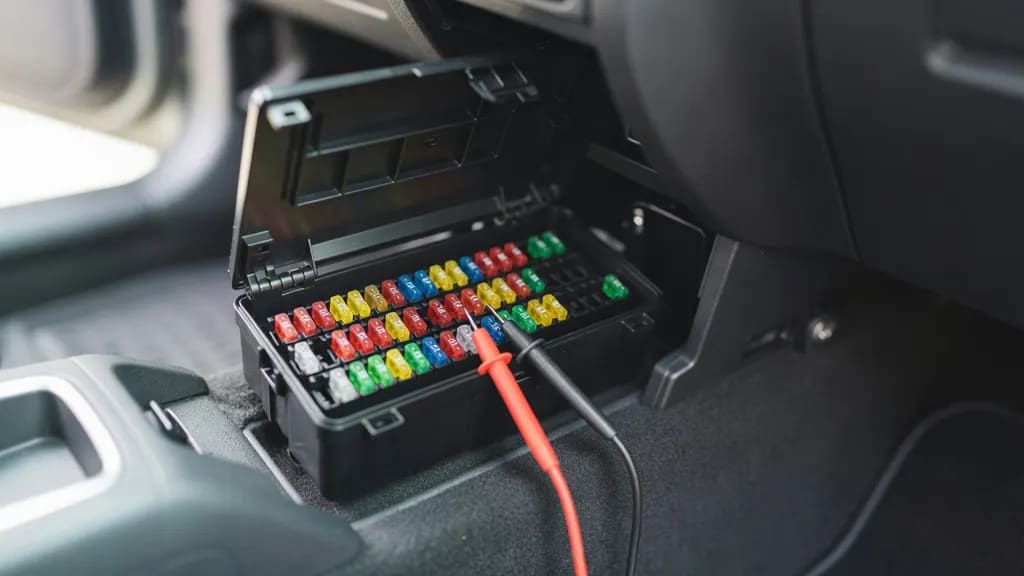

Próbnik 6–24 V pozwala sprawdzić, czy na bezpiecznik dochodzi zasilanie i czy przechodzi na drugą stronę. W wielu skrzynkach są dostępne punkty testowe na górze bezpiecznika; dotyka się ich kolejno, nie wyjmując elementu. Sens jest prosty: napięcie po obu stronach wskazuje, że bezpiecznik przewodzi, a napięcie tylko po jednej stronie wygląda jak przerwa.
Interpretacja wyniku zależy od tego, czy dany obwód jest w danej chwili zasilany. ACC i IGN zależą od położenia kluczyka lub przycisku start, część obwodów budzi się dopiero po odblokowaniu auta. W praktyce łatwo trafić na „martwy” bezpiecznik, który jest sprawny, tylko nie ma aktywnego zasilania w danym stanie samochodu.
Dużo błędów bierze się z masy. Słaby punkt masowy, brudna śruba w komorze silnika albo lakier pod klemą daje fałszywe wskazania, bo próbnik nie ma zamkniętej drogi prądowej. Prosty test potrafi wtedy wprowadzić w błąd i człowiek zaczyna wymieniać części bez sensu.
Sprawdzenie pod obciążeniem i z użyciem prostej żarówki kontrolnej
Test „na pusto” bywa mylący przy nadpalonych stykach. Próbnik LED potrafi pokazać napięcie nawet wtedy, gdy połączenie nie przeniesie prądu potrzebnego do pracy odbiornika. Dlatego w diagnostyce samochodowej dalej używa się żarówki kontrolnej, która pobiera prąd i szybciej obnaża słaby styk.
Pod obciążeniem łatwiej rozróżnić dwie sytuacje: sprawny bezpiecznik i problem dalej w instalacji, albo problem z samym zasilaniem przed skrzynką. Gdy zasilanie „siada” po wpięciu obciążenia, podejrzenie pada na styk, złącze lub przewód zasilający. Czasem winny jest nawet nadtopiony tor w samej skrzynce. Taka usterka lubi wracać.
Trzeba jednak zachować ostrożność. Zbyt duże obciążenie w delikatnym obwodzie, niewłaściwe podpinanie do punktów testowych albo przypadkowe zwarcie sondą kończy się kolejnym przepaleniem albo uszkodzeniem modułu. W autach z rozbudowaną elektroniką to realne ryzyko.
Pomiary multimetrem: ciągłość, rezystancja i napięcie

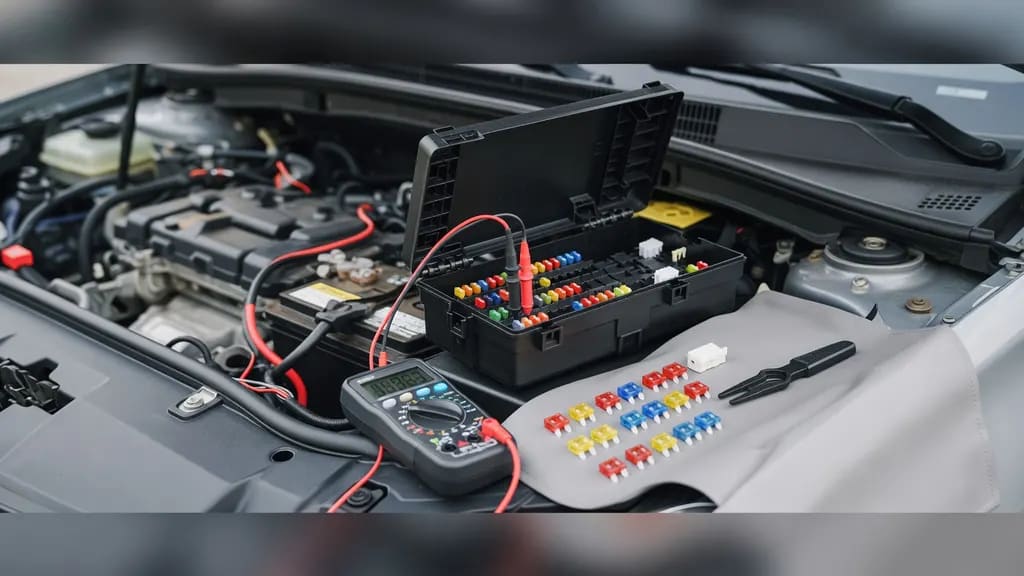

Multimetr pozwala potwierdzić, czy bezpiecznik ma ciągłość. Funkcja testu ciągłości z brzęczykiem jest najszybsza: brak sygnału oznacza przerwę, sygnał wskazuje połączenie. Pomiar rezystancji daje więcej informacji, bo bezpiecznik sprawny powinien mieć bardzo niską rezystancję, a wartości rosnące sugerują problem na styku lub w samym elemencie.
Uzupełnieniem jest pomiar napięcia na bezpieczniku i w gnieździe. Sprawdza się napięcie po obu stronach względem masy, a także różnicę napięć między stronami bezpiecznika. Różnica bliska zeru przy obecnym zasilaniu oznacza przewodzenie, a wyraźna różnica wskazuje przerwę lub duży spadek na połączeniu. W praktyce spadki napięcia na styku potrafią dać objawy „dziwne”: urządzenie działa słabo, grzeje się wtyczka, bezpiecznik pozostaje cały.
Pułapki interpretacyjne są klasyczne. Odczyt 0,0 w tanich miernikach często oznacza tyle, że rezystancja jest poniżej rozdzielczości, a nie że połączenie jest idealne. Kilka omów w obwodzie, który ma przenosić kilkanaście amperów, to już problem, nawet jeśli brzęczyk piszczy.
Bezpiecznik można sprawdzić w obwodzie albo po wyjęciu. W obwodzie jest szybciej i bez ryzyka, że ktoś włoży element w złe miejsce, ale wynik zależy od tego, co jest podłączone dalej. Po wyjęciu pomiar jest jednoznaczny, za to dochodzi kwestia mechanicznego stanu gniazda, który może umknąć, jeśli patrzy się tylko na sam element.
Zestawienie wyników pozwala dojść do sensownych wniosków: bezpiecznik sprawny, brak zasilania przed nim, przerwa za nim albo spadek napięcia na styku. To cztery różne sytuacje, choć objaw w kabinie bywa identyczny.
Wymiana bezpiecznika i przypadki wymagające szerszej diagnozy
Przy wymianie liczy się zgodność wartości prądowej, formatu i jakości wykonania. Bezpiecznik 10 A ma być 10 A, a mini ma pozostać mini. Różnice w wymiarach bywają minimalne, ale wystarczą, by element siedział luźno i grzał styk. To potem wraca jako „losowa elektryka”.
Montaż bezpiecznika o wyższej wartości albo zastąpienie go drutem podnosi ryzyko uszkodzenia wiązki i pożaru. Instalacja jest liczona pod konkretne zabezpieczenie, a przewody w wielu miejscach biegną w wiązkach z innymi obwodami i przez ciasne przepusty. Skutki są drogie i szybkie.
Powtarzające się przepalenia wskazują na zwarcie w wiązce, uszkodzony odbiornik, zawilgocenie złącza albo przetarty przewód w miejscu pracy mechanicznej. W praktyce często wychodzi to przy klapie bagażnika, w przelotkach drzwi i przy osprzęcie w komorze silnika, gdzie izolacja pracuje w temperaturze i wibracjach. Samo wkładanie kolejnych bezpieczników kończy się tym samym.
W tej samej skrzynce siedzą też przekaźniki i łatwo je pomylić z problemem bezpiecznika. Gdy bezpiecznik jest sprawny, zasilanie dochodzi, a odbiornik dalej milczy, podejrzenie przesuwa się na przekaźnik lub sterowanie cewką. Zdarza się, że przekaźnik „klika”, ale ma wypalone styki i pod obciążeniem nie podaje napięcia. To częsty obraz w obwodach wentylatorów i pomp.
Nadtopienia skrzynki, grzanie styków, usterki wielu obwodów naraz i elementy wysokoprądowe to sygnały, że temat wykracza poza szybkie sprawdzenie. Tu liczy się ocena torów zasilania, połączeń głównych i stanu wiązek, często z użyciem obciążenia i pomiaru spadków napięć. Lepiej nie udawać, że wszystko jest w porządku, gdy plastik przy gnieździe już zmienił kolor
