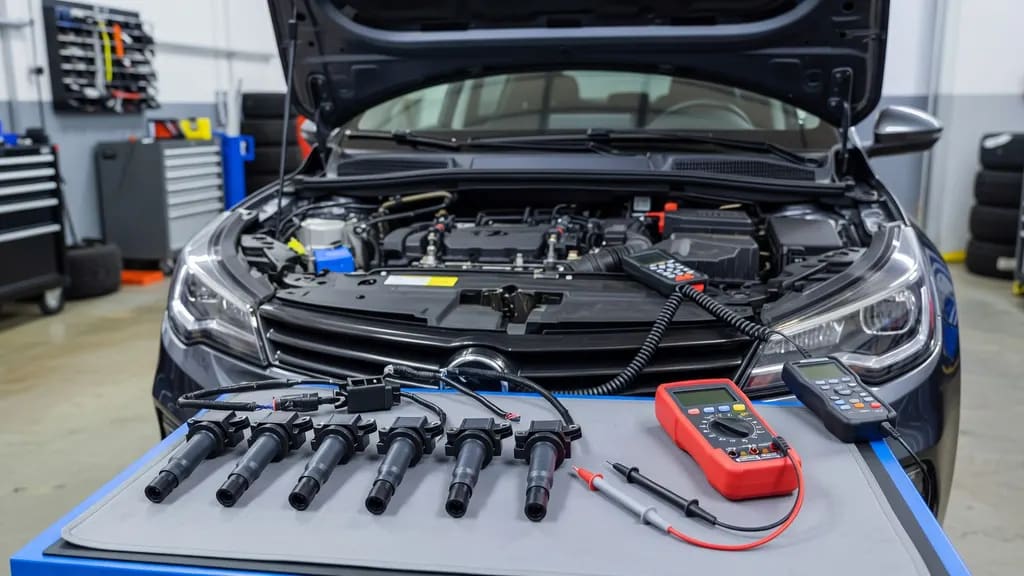

Rola cewki zapłonowej w układzie zapłonowym i podstawy działania
Cewka zapłonowa jest przetwornicą: z instalacji 12 V tworzy impuls wysokiego napięcia potrzebny do przeskoku iskry na świecy. W praktyce pracuje w układzie zależności z ECU, zasilaniem i samą świecą. Sterownik silnika decyduje, kiedy cewkę ładować i kiedy „odpuścić” prąd, a świeca i warunki w cylindrze dyktują, jak wysokiego napięcia trzeba do zapłonu mieszanki.
Kluczowy jest czas ładowania cewki, nazywany dwell. Zbyt krótki oznacza niedoładowanie i słabą iskrę, zbyt długi podnosi temperaturę uzwojeń i potrafi przyspieszyć degradację izolacji. Różnice w dwell między cylindrami bywają sygnałem, że sterownik kompensuje problem, ale nie zawsze pokaże to prosty pomiar miernikiem.
Gdy energia iskry jest za mała, spalanie robi się nierówne. Silnik zaczyna wypadać z zapłonów, rośnie emisja węglowodorów, a katalizator dostaje paliwo, którego nie powinien dostać. Efekt końcowy bywa prozaiczny: auto szarpie, a na wydechu pojawia się ciężki zapach niespalonej benzyny.
Typy cewek zapłonowych i konsekwencje konstrukcji dla diagnostyki
W starszych układach spotyka się jedną cewkę i przewody wysokiego napięcia. Nowsze silniki idą w cewki na cylinder (COP), montowane bezpośrednio na świecy, albo w listwy i zespoły cewek obsługujące kilka cylindrów. Konstrukcja zmienia nie tylko dostęp do elementów, ale też sposób, w jaki da się je sensownie sprawdzić.
Przy jednej cewce łatwiej dotrzeć do wyjścia WN i przewodów, więc oględziny i testy pod kątem przebić mają dużą wartość. W COP znika przewód WN, ale pojawia się długa gumowa fajka i gniazdo świecy, w którym potrafi stać olej lub woda. To drobiazgi, które w realnej diagnostyce wychodzą szybciej niż „idealne” pomiary rezystancji.
Budowa wpływa też na typowe tryby uszkodzeń. Cewki COP często padają termicznie, szczególnie w silnikach, gdzie siedzą głęboko w głowicy i pracują w wysokiej temperaturze. W listwach dochodzi temat pęknięć obudowy i rozszczelnień zalewy, a w układach z przewodami WN typowe są przebicia kabli i zużyte końcówki, które mylą tropy.
Strona pierwotna i wtórna jako dwa obszary oceny
Strona pierwotna to obwód niskonapięciowy: zasilanie, masa i sterowanie z ECU. Tam operuje się napięciem instalacji i prądem ładowania. Strona wtórna to już wysokonapięciowe „wyjście” cewki do świecy, a w COP także izolator i fajka, które muszą utrzymać napięcie w warunkach wilgoci i temperatury.
Usterki wtórne potrafią nie wyjść w pomiarach rezystancji, bo problemem bywa przebicie izolacji dopiero pod obciążeniem, przy wysokim napięciu i ciśnieniu w cylindrze. W warsztacie to częsty widok: cewka „na stole” wygląda dobrze, a pod obciążeniem na drodze wypada zapłon na konkretnym biegu i w konkretnym zakresie obrotów.

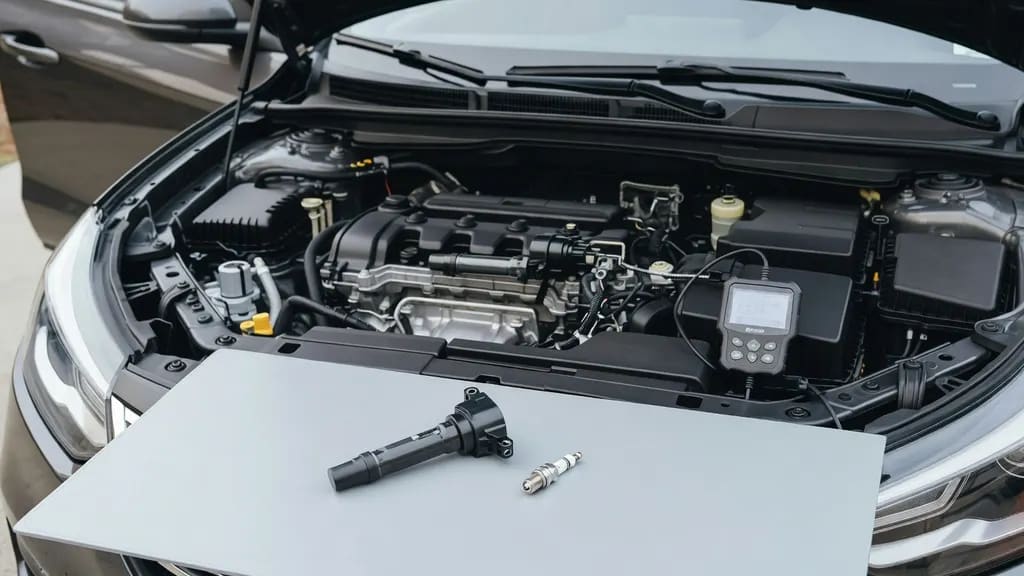

Objawy niesprawnych cewek i różnicowanie z innymi usterkami
Najbardziej typowe objawy to wypadanie zapłonów, szarpanie i spadek mocy. Często dochodzi falowanie obrotów na biegu jałowym i wyraźnie gorsza reakcja na gaz. Zdarza się też trudny rozruch, szczególnie po nocy, gdy wilgoć i niższa temperatura podbijają wymagane napięcie zapłonu.
W tle często pojawia się kontrolka MIL i zapamiętane błędy wypadania zapłonów. Do tego dochodzi wzrost spalania, a przy poważnym problemie zapach niespalonego paliwa. Takie auto nie jedzie równo. Po prostu.
Najczęstsze pomyłki diagnostyczne krążą wokół świec, wtryskiwaczy i nieszczelności dolotu. Uszkodzona świeca lub zbyt duża szczelina potrafi wymusić wyższe napięcie i „udawać” awarię cewki. Z drugiej strony, problem z masą silnika, spadki napięcia zasilania albo utlenione piny w kostce cewki potrafią wywołać identyczne objawy jak padnięty element zapłonowy. W silnikach z przewodami WN dochodzi jeszcze ich przebicie i przeskoki po izolacji, szczególnie po myciu komory silnika.
Skutki dalszej jazdy przy wypadaniu zapłonów
Wypadanie zapłonów oznacza, że część paliwa trafia do wydechu. Katalizator może się przegrzać, a wkład ceramiczny ulec stopieniu lub kruszeniu. W skrajnych przypadkach rośnie temperatura w okolicy kolektora i pierwszej części układu wydechowego, co kończy się kosztowną naprawą.
Silnik też to odczuwa. Niespalone paliwo rozcieńcza olej, a nierówna praca podnosi obciążenia drgań na poduszkach i osprzęcie. Czasem przez kilka dni „da się jeździć”. Potem przestaje.
Diagnostyka wstępna bez demontażu: obserwacje i testy funkcjonalne
Warunki występowania problemu to ważny trop. Usterka wychodząca na zimno częściej łączy się z wilgocią, mikropęknięciami izolacji i słabszym zasilaniem podczas rozruchu. Problem pojawiający się na ciepło bywa związany z przegrzewaniem cewki lub rozjazdem parametrów po rozgrzaniu. W praktyce często wygląda to tak: rano silnik faluje, po kilkunastu minutach uspokaja się, a po mocniejszym przyspieszeniu znów zaczyna szarpać.
W układach COP mocnym testem funkcjonalnym jest zamiana cewek między cylindrami. Jeżeli błąd wypadania zapłonu „przenosi się” na cylinder razem z cewką, wskazanie jest czytelne. Jeśli zostaje na tym samym cylindrze, podejrzenie pada na świecę, wtrysk, kompresję albo problem w wiązce. Ten test warsztatowo działa, bo eliminuje wiele zmiennych bez rozbierania połowy silnika.
Oględziny nadal mają sens. Szuka się pęknięć obudowy, śladów przebicia i czarnych ścieżek na izolacji, a także korozji pinów i luzów w złączu. W COP ważny jest stan gumowej fajki: rozwarstwienia, przetarcia, ślady łuku elektrycznego. Zdarza się, że cewka jest sprawna, a winne jest tylko niedopięte złącze po wcześniejszej naprawie. Takie rzeczy się zdarzają częściej, niż powinny.
Świece zapłonowe i szczelina elektrod mają bezpośredni wpływ na obciążenie cewki. Zużyta świeca z dużą przerwą wymusza wyższe napięcie, co podbija ryzyko przebicia w fajce i przyspiesza zużycie cewki. Jeśli w gnieździe świecy stoi olej, napięcie potrafi uciekać po zabrudzeniach zamiast przeskakiwać na elektrodzie.

Pomiary elektryczne cewki i instalacji zasilająco-sterującej
Podstawą jest sprawdzenie zasilania i masy na złączu cewki. Sama obecność 12 V na postoju nie rozstrzyga sprawy, bo liczą się spadki napięcia pod obciążeniem. Wystarczy słaby styk w skrzynce bezpieczników, utleniony pin albo pęknięty przewód w wiązce, żeby cewka miała zasilanie „na próbnik”, ale gubiła energię iskry przy przyspieszaniu.
Pomiar rezystancji uzwojeń ma sens tylko wtedy, gdy konstrukcja pozwala dotrzeć do punktów pomiarowych. W wielu cewkach COP wtórne uzwojenie i elementy tłumiące są zintegrowane tak, że wynik z miernika jest mało miarodajny lub wprost nieporównywalny między producentami. Strona pierwotna bywa niskoomowa; wtedy jakość przewodów pomiarowych i styku końcówek potrafi zafałszować wynik bardziej niż sama cewka.
Wiązka i masy są równie ważne jak sama cewka. W praktyce problemy robią masy silnika, masy karoserii i masy sygnałowe ECU, a także przetarte przewody przy pokrywie zaworów i w okolicy mocowań. Gdy pojawiają się losowe błędy cewek na różnych cylindrach, pierwsze podejrzenie często pada na zasilanie wspólne albo masę, nie na trzy uszkodzone cewki naraz.
Złącza trzeba oglądać pod kątem nadpaleń i rozepchanych styków. Wtyczka potrafi trzymać się „na słowo honoru”, a mikroruchy na nierównościach robią resztę. Podwyższona rezystancja kontaktu podnosi temperaturę, co widać po przebarwieniach plastiku lub nalocie na pinach.
Interpretacja wyników pomiarów w kontekście konstrukcji cewki
Prawidłowa rezystancja nie wyklucza przebicia izolacji pod napięciem. Miernik podaje kilka woltów, a cewka w pracy generuje dziesiątki kilowoltów i pracuje w drganiach oraz temperaturze. Z tego powodu usterka wtórna często wychodzi dopiero w testach dynamicznych albo na oscyloskopie, szczególnie gdy problem pojawia się pod obciążeniem.
Jednoznacznie zły wynik zdarza się rzadziej, ale jest czytelny: przerwa w uzwojeniu pierwotnym, zwarcie do masy, brak ciągłości tam, gdzie powinna być. Jeśli do tego dochodzą ślady przebicia na obudowie lub fajce, kierunek jest jasny i dalsze „szukanie winnego” traci sens.
Diagnostyka komputerowa i analiza sygnałów pracy cewek
Odczyt błędów OBD pozwala od razu złapać, czy sterownik widzi wypadanie zapłonów na konkretnym cylindrze, czy problem jest rozlany. Osobna sprawa to kody obwodów cewek, które wskazują na przerwę, zwarcie albo nieprawidłową pracę sterowania. Dobrze działa zestawienie błędu z warunkami jego zapisania: obroty, obciążenie, temperatura płynu, napięcie zasilania.
Ramy zamrożone i liczniki wypadania zapłonów pokazują, czy problem rośnie na biegu jałowym, czy dopiero pod obciążeniem. W praktyce często widać to po licznikach: na jałowym cisza, a przy przyspieszeniu na autostradzie cylinder zaczyna „zbierać” wypadania seriami. Taki obraz pasuje do przebicia wtórnego albo zbyt dużych wymagań napięciowych ze strony świecy.
Dane bieżące dotyczące czasów ładowania i zapłonu potrafią też ujawnić różnice między cylindrami. Jeśli jeden kanał ma wyraźnie inną strategię sterowania, sterownik może próbować ratować stabilność pracy. To nie jest wyrok na cewkę, ale jest to sygnał, że coś w układzie zapłonu na tym cylindrze odstaje.
Diagnostyka oscyloskopowa i pomiary sondą (dla cewek zespolonych i COP)
Oscyloskop pozwala ocenić stronę pierwotną: przebieg nasycania, moment wyzwolenia i to, czy energia jest oddawana powtarzalnie. Na zdrowym układzie kolejne zapłony wyglądają podobnie, a różnice między cylindrami nie rzucają się w oczy. Gdy pojawiają się przerwy, niestabilność czasu ładowania albo nietypowe oscylacje, podejrzenie pada na cewkę, sterowanie lub zasilanie.
Stronę wtórną ocenia się często pośrednio, obserwując zdarzenia zapłonu i anomalia energii iskry. Widać wtedy sytuacje, gdy iskra jest krótka, „poszarpana” albo zapłon ma nietypowy kształt pod obciążeniem. To właśnie te przypadki, gdy auto szarpie tylko na wysokim biegu, a w garażu nie da się niczego powtórzyć.
Typowe sygnały uszkodzeń to nieregularne zdarzenia zapłonu, brak jednego impulsu w serii, ślady przebicia pojawiające się przy rosnącym obciążeniu i temperaturze. W przypadku listw cewek dochodzi jeszcze wpływ wspólnego zasilania i wspólnych mas, co widać jako zaburzenia powtarzające się na kilku cylindrach naraz.

Przyczyny uszkodzeń cewek, profilaktyka oraz kryteria decyzji o wymianie
Cewki nie lubią temperatury i wilgoci. Przegrzewanie w ciasnej komorze, olej w gniazdach świec po nieszczelnej uszczelce pokrywy zaworów oraz mycie silnika bez zabezpieczenia złączy to realne powody, dla których po kilku dniach zaczyna się wypadanie zapłonu. Czasem wystarczy jedna noc po myciu, żeby problem wyszedł na zimnym rozruchu.
Obciążenie elektryczne też robi swoje. Zużyte świece, zbyt duża szczelina, niewłaściwy typ świecy albo problemy z ładowaniem akumulatora zmieniają warunki pracy cewki. Zależność działa w obie strony: świeca potrafi dobić cewkę, a słaba cewka potrafi nadpalić świecę i doprowadzić do narastania szczeliny przez przegrzanie elektrod.
Bywa, że pierwszeństwo ma naprawa instalacji. Jeśli na złączu są ślady grzania, piny są luźne albo masa silnika ma słaby kontakt, wymiana samej cewki może dać krótką poprawę, po czym problem wraca. Takie powroty są częste w autach, które miały wcześniej ingerencję w wiązkę lub jeździły długo z wilgocią w gniazdach świec.
Wymiana: zakres prac i dobór części jako element ograniczania nawrotów usterki
Wymiana pojedynczej cewki ma uzasadnienie, gdy usterka jest jednoznacznie przypisana do cylindra i potwierdzona testem zamiany lub analizą sygnałów. Wymiana kompletu częściej pojawia się przy dużym przebiegu, gdy cewki są tego samego wieku, a awarie zaczynają się „przesuwać” po cylindrach. W praktyce widać wtedy serię powrotów na warsztat w odstępach kilku tygodni, każdorazowo z innym cylindrem.
Dobór części sprowadza się do zgodności parametrów i jakości wykonania. Tanie zamienniki potrafią działać krótko, a ich problemy często wyglądają jak usterka instalacji: losowe wypadania zapłonów bez wyraźnego wzorca. Przy okazji wymiany warto ocenić świece, stan fajek i uszczelek oraz czystość gniazd świec, a także obejrzeć wiązkę przy wtyczce. Zostawienie oleju w studni świecy i założenie nowej cewki to proszenie się o powtórkę
