Rola akumulatora w układzie rozruchu i zasilania oraz typowe objawy problemów
Akumulator w aucie z instalacją 12 V robi trzy rzeczy naraz: dostarcza prąd do rozrusznika, stabilizuje napięcie w instalacji i zasila odbiorniki, gdy silnik nie pracuje. W praktyce to właśnie stabilizacja napięcia bywa niedoceniana, szczególnie w nowszych autach z rozbudowaną elektroniką.
Problemy zaczynają się niepozornie. Rozrusznik kręci wolniej, światła przygasają przy uruchamianiu, a po nocnym postoju auto potrafi zakręcić raz i odpuścić. Do tego dochodzą komunikaty o niskim napięciu, losowe błędy systemów i reset zegara po rozruchu. To się zdarza. I często wraca falami.
Multimetr pozwala realnie ocenić napięcie spoczynkowe, spadek napięcia podczas rozruchu i napięcie ładowania przy pracującym silniku. Taki zestaw odczytów mówi dużo o tym, czy akumulator jest naładowany, czy traci napięcie pod obciążeniem i czy alternator w ogóle ładuje. Nie zastępuje jednak testu pojemności ani pomiaru prądu rozruchowego CCA, do tego potrzebny jest tester obciążeniowy lub elektroniczny analizator.
Sprzęt pomiarowy i konfiguracja multimetru do diagnostyki akumulatora 12 V
Do podstawowej diagnostyki wystarczy zwykły multimetr uniwersalny. Kluczowe jest, żeby miał pomiar napięcia stałego i sensowną rozdzielczość w okolicach 0,01 V. Wtedy różnice między 12,2 V a 12,6 V nie zlewają się w jeden wynik.
Na pokrętle wybiera się napięcie stałe: V DC, czasem oznaczone jako V z linią ciągłą i przerywaną. Jeżeli miernik nie ma auto-range, typowym wyborem będzie zakres 20 V. W modelach z automatycznym doborem zakresu robi się to samo, tylko bez zastanawiania się nad skalą.
Przewód czarny trafia do gniazda COM. Czerwony do gniazda oznaczonego VΩmA. To ważne, bo przełożenie przewodu do wejścia 10A i ustawienie miernika na prąd kończy się najczęściej przepaleniem bezpiecznika w mierniku albo zwarciem na akumulatorze. W warsztatach widać to regularnie: miernik „nagle przestał mierzyć”, bo wcześniej miał ustawione A zamiast V.
Poza miernikiem przydaje się latarka i rękawice. Drobiazg, ale czyste i pewne miejsce styku robi różnicę. Szczotka do klem też pomaga, bo odczyt potrafi skakać, gdy sonda dotyka utlenionej powierzchni zamiast metalu.
Warunki pomiaru i czynniki wpływające na wiarygodność odczytu napięcia
Odczyt napięcia ma sens tylko wtedy, gdy akumulator jest w stanie spoczynku. Po jeździe i po ładowaniu na zaciskach utrzymuje się podwyższone napięcie powierzchniowe, które zawyża wynik. Podobnie po samym rozruchu napięcie potrafi wracać do siebie przez chwilę, zwłaszcza gdy auto odpalało ciężko.
Temperatura robi swoje. W chłodzie rośnie opór wewnętrzny akumulatora i spada jego zdolność do oddania dużego prądu. W efekcie ten sam akumulator, który latem „trzyma”, zimą pokazuje słabe spadki podczas kręcenia. W praktyce właśnie wtedy wychodzą baterie na granicy życia.
Drugi temat to klemy i masa. Luźna klema, utlenione zaciski, pęknięta końcówka przewodu masowego czy słaby styk na karoserii potrafią udawać padnięty akumulator. Spotyka się auta, w których napięcie na klemach wygląda dobrze, a silnik kręci ospale, bo spadek napięcia powstaje na połączeniu, nie w samej baterii.
W AGM i EFB interpretacja napięcia spoczynkowego bywa mniej intuicyjna niż w klasycznych akumulatorach kwasowo-ołowiowych. Same zakresy nie są wzięte z sufitu, ale w autach z systemami start-stop ważniejsze staje się zachowanie pod obciążeniem i jakość ładowania, nie tylko wynik na postoju.
Napięcie spoczynkowe akumulatora i interpretacja wyników

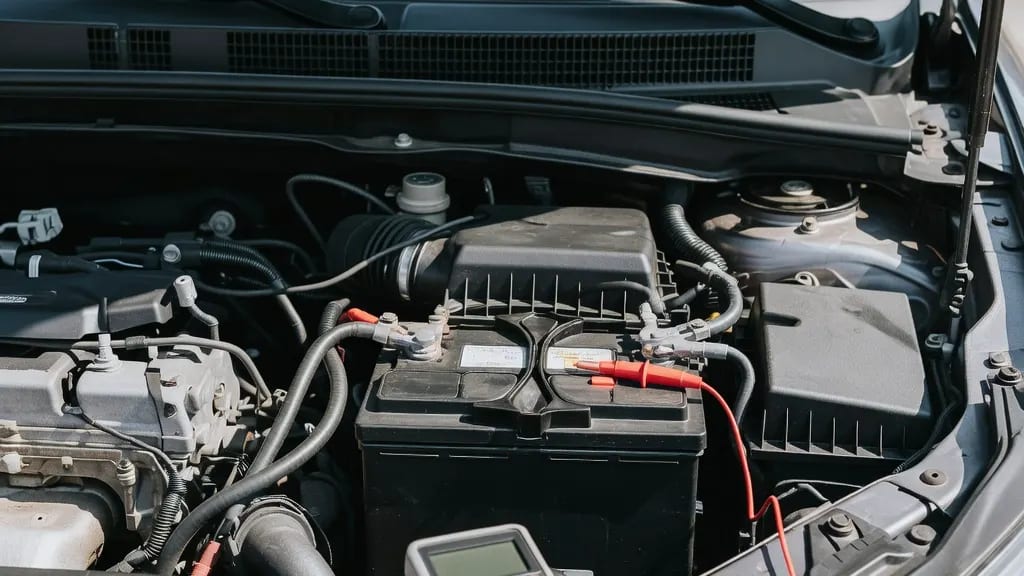

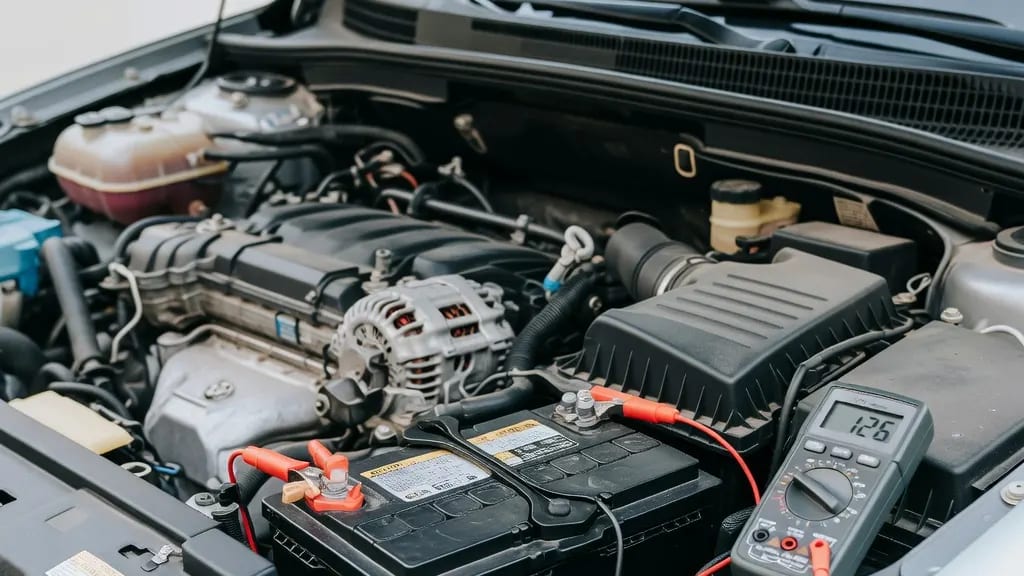

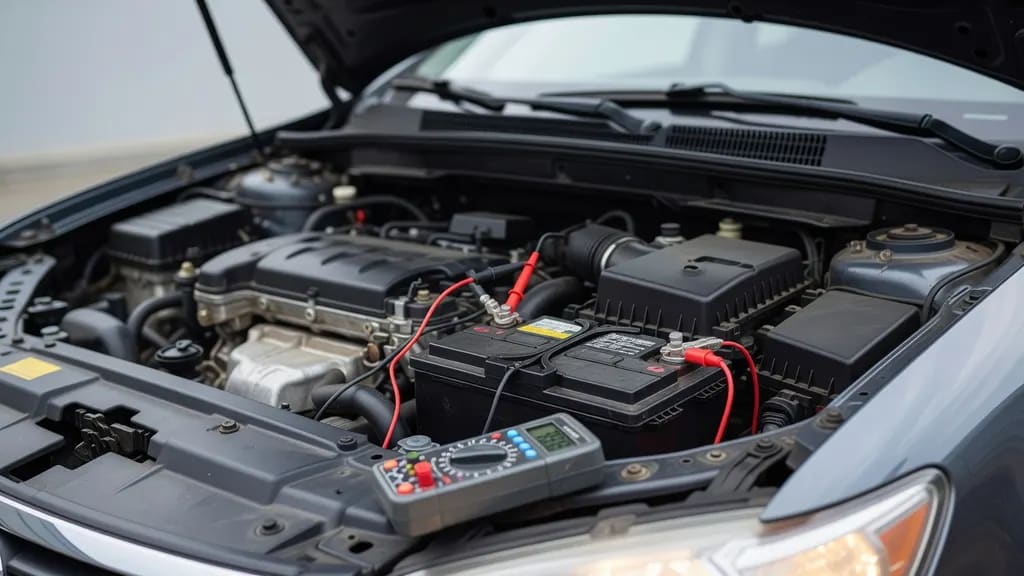

Podstawowy pomiar wykonuje się na zaciskach akumulatora przy wyłączonym zapłonie. Sondę czarną przykłada się do minusa, czerwoną do plusa. Odczyt z wyświetlacza to napięcie spoczynkowe, które wprost przekłada się na stan naładowania, o ile warunki są stabilne.
Dla instalacji 12 V przyjmuje się proste widełki: 12,6–12,8 V oznacza akumulator dobrze naładowany, 12,4–12,5 V to stan pośredni, a 12,2–12,3 V sugeruje wyraźne rozładowanie. Wynik 12,0 V i niżej to już poziom, przy którym rozruch potrafi być loterią, szczególnie w chłodniejszy dzień. Taki odczyt nie bierze się znikąd.
Niski wynik bywa też efektem słabego styku sond na klemach. Jeśli napięcie raz jest 12,5 V, a po przesunięciu sondy spada do 12,1 V, problemem często jest powierzchnia styku. W praktyce utlenione klemy potrafią wyglądać „czysto”, dopóki nie dotknie się ich metalem sondy.
Jeżeli napięcie spoczynkowe jest niskie, ale po doładowaniu szybko wraca do podobnego poziomu po krótkim postoju, rośnie ryzyko zużycia akumulatora albo stałego poboru prądu w aucie. Czasem kończy się na doładowaniu. Innym razem temat wraca po tygodniu i robi się oczywisty.
Zachowanie napięcia podczas rozruchu i pod obciążeniem instalacji
Najbardziej wymowny jest spadek napięcia w chwili kręcenia rozrusznikiem. Multimetr podłączony do klem pokaże minimum, do którego „siada” instalacja, gdy rozrusznik bierze największy prąd. W sprawnym układzie napięcie nie powinno spadać poniżej 9,6 V podczas rozruchu. Jeśli widzisz 8,5–9,0 V i rozrusznik kręci ciężko, akumulator albo połączenia mają problem.
Warto też włączyć kilka odbiorników na postoju: światła mijania, dmuchawę, ogrzewanie tylnej szyby. To nie jest test obciążeniowy z prawdziwego zdarzenia, ale szybko pokazuje, czy napięcie „ucieka” pod umiarkowanym obciążeniem. Gdy po minucie spada do 12,0–12,1 V przy akumulatorze, który przed chwilą miał 12,6 V, sytuacja jest czytelna.
Interpretacja zależy od kontekstu. Duży spadek podczas kręcenia może wynikać z samego akumulatora, ale też z oporów na przewodach lub problemu z rozrusznikiem, który pobiera za duży prąd. Zdarza się, że akumulator ma poprawne napięcie spoczynkowe, a spadek jest dramatyczny, bo rozrusznik ma zużyte tuleje i pracuje ciężko. Wtedy wynik multimetru nie kłamie, tylko wskazuje, gdzie układ się dusi.
Powtarzalność ma znaczenie. Dwa, trzy rozruchy w podobnych warunkach potrafią ujawnić tendencję: każdy kolejny spadek jest głębszy, a napięcie po odpaleniu wraca coraz wolniej. To widać na wyświetlaczu bez specjalnych narzędzi.
Napięcie ładowania i podstawowa ocena alternatora na podstawie multimetru
Po uruchomieniu silnika miernik zostaje na klemach. Odczyt pokazuje napięcie ładowania, czyli to, co alternator i regulator napięcia podają do instalacji oraz na akumulator. W sprawnym układzie najczęściej widać 13,8–14,7 V po ustabilizowaniu pracy, choć wartości zależą od temperatury i strategii ładowania w aucie.
Jeśli napięcie utrzymuje się na poziomie 12,6–13,2 V przy pracującym silniku, ładowanie jest zbyt słabe albo nie ma go wcale. To bywa pasek osprzętu, połączenia, regulator lub sam alternator. Z drugiej strony 15,0 V i więcej to sygnał, że regulator może podawać za wysokie napięcie, co przyspiesza zużycie akumulatora i potrafi wywoływać błędy elektroniki. Takie przypadki trafiają do warsztatów częściej, niż się wydaje.
Dobrym testem jest obciążenie alternatora: światła, dmuchawa, ogrzewanie szyb, czasem dodatkowo ogrzewanie foteli. Napięcie powinno pozostać stabilne w rejonie pracy układu ładowania, a nie spadać do poziomu napięcia akumulatora. Gdy po włączeniu odbiorników wynik zjeżdża w okolice 12,8–13,0 V i tak zostaje, alternator może nie wyrabiać albo problemem jest spadek napięcia na masie.
W praktyce luźna masa silnika potrafi robić teatr: ładowanie raz jest 14,4 V, a chwilę później 13,0 V, do tego przygasanie świateł. Bez poprawnego połączenia masowego diagnostyka alternatora potrafi kręcić się w kółko.
Pobór prądu na postoju, bezpieczeństwo pomiarów i częste błędy diagnostyczne
Jeżeli auto rozładowuje akumulator po postoju, samo napięcie spoczynkowe nie wyjaśnia przyczyny. Wtedy wchodzi temat prądu spoczynkowego, czyli poboru na postoju przez moduły, alarm, radio i resztę elektroniki. W wielu autach po uśpieniu modułów sensowny wynik mieści się w zakresie 20–50 mA, a wartości 80–150 mA potrafią rozładować akumulator w kilka dni postoju, zależnie od jego kondycji.
Pomiar natężenia multimetrem jest najbardziej ryzykowny. Miernik musi być wpięty szeregowo, a nie równolegle jak przy napięciu, i wymaga przełożenia przewodu do właściwego gniazda. Jeden błąd i leci bezpiecznik miernika albo robi się zwarcie na klemie. Trzeba też uważać na rozłączanie akumulatora w autach, które reagują resetem modułów, a czasem uruchomieniem alarmu. Lepiej nie robić tego w ciemnym garażu bez planu działania.
Najczęstsze pomyłki są banalne: ustawienie miernika na A zamiast V przy pomiarze napięcia, pozostawienie czerwonego przewodu w gnieździe 10A, pomiar tuż po jeździe, gdy napięcie jest sztucznie wysokie, oraz dotykanie sondą do brudnej klemy zamiast do metalu. Zdarza się też interpretowanie jednego przypadkowego odczytu jako werdyktu, mimo że warunki się zmieniały.
Po takich pomiarach łatwo ustalić kierunek. Gdy napięcie spoczynkowe jest niskie, spadek przy rozruchu głęboki, a ładowanie poprawne, sens ma test serwisowy pod obciążeniem i ocena CCA. Jeśli ładowanie jest zaniżone albo niestabilne, priorytetem staje się diagnostyka układu ładowania. A gdy pobór prądu na postoju jest wysoki, temat przenosi się na elektronikę i znalezienie obwodu, który nie zasypia. Czasem kończy się na akumulatorze. Czasem wcale
